제품소개합금부싱

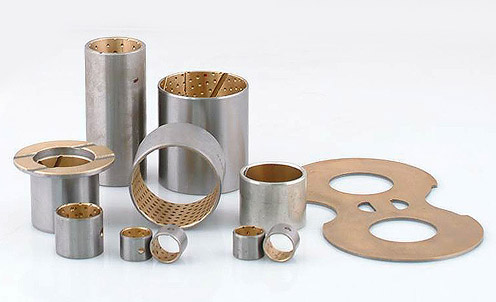

  • 합금부싱(Bi-Metal Bushing)은 양질의 저탄소강 표면에 Lead-Bronze 합금을 소결한 복합 재질로
    만들어진 베어링 입니다.

  • 고속, 고하중에 양호한 성능 발휘
  • 고강도와 저마찰성
  • 오일 윤활방법의 윤활용 베어링

  • Gear Shaft Bushing(hydraulic geared pump),Shovel Bucket Hinge Pin Bushing(tractor shovel)
  • Lower Ring Bushing(bulldozer),Cam shaft,Connecting rod, Rocker arm, Idle gear, King pin
  • Leaf spring, brake shoe, Hoist cylinder Bushing etc.

(PV-Value Limit : 800-1,000kgf/㎠ - m/min)
Symbol Alloy symbol DIN-ISO SAE Cu Pb Sn Al
BM-1 CuPb10Sn10 4383 797 80 10 10 -
BM-2 CuPb24Sn4 4383 799 72 24 4 -
BM-3 CuPb24Sn 4383 49 75 24 1 -
BM-4 AlSn20Cu - - 1 - 20 79

  • (1) 동 소결층 : 좋은 동마찰 특성과 내마모성.
  • (2) 배면 철판부: 양호한 기계적 강도와 열 분산.
  • (3) 동 도금: 내부식성

  • Bi-Metal Bushing의 표준 부싱 및 플랜지 부싱을 하우징에 조립시 내경 공차는 H 9 을 유지합니다.
    (하우징 직경은 H 7 공차로 가공)Washer, Plate 및 고객사양의 주문품도 생산이 가능하며, 외경은 305mm,
    두께 10mm, 길이 200mm이내 치수까지 생산가능합니다.
