제품소개드라이 베어링 |

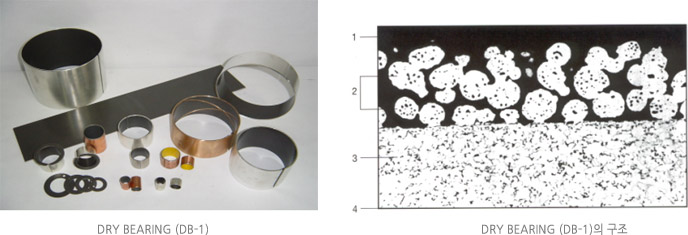

- Steel Backing 부에 청동분말을 다공질로 소결한 후 그표면에 PTFE와 납의 혼합물을 도포하여 함침 소성 처리한 복층
소재로 이루어진 자기 윤활(무급유)베어링 제품입니다.
- PTFE는 현재 사용되고 있는 모든 합성수지 중에서 내열성이 가장 좋으므로 이 제품은 사용한계온도 범위가 넓다.
- 다공질 청동층은 PTFE와 납의 혼합물로 충만되어 있으며 상부층의 박리를 억제한다.
- 배면 철판부는 기계적 강도를 증가시키며 열팽창에 의한 치수변화를 방지한다.
- 석도금은 부식을 방지한다.
- 마찰계수가 낮아 무급유로 사용할 수 있음.(μ0.04-0.08)
- 고하중 및 내충격하중에 탁월함.
- 내마모성이 탁월함.
- 두께가 얇고 가벼워 Compact한 설계가 가능함.
- 오일 급유시 비교적 고속운전에도 사용할 수 있음.
- 정.동마찰계수가 비슷하기 때문에 느린 속도에서도 Stick-Slip현상이 발생하지않음
- 작동할 수 있는 온도범위가 넓음.(-195 ~ +270℃).
- 비교적 가격이 저렴함.
- 다양한 표준품이 생산되므로 납기가 빠르고 적용이 편리함.(내경: φ3 ~φ300)
Technical Data
pv value |
permissible with dry running |
pv = 1.8 N/㎟.㎧ (continuous operation)
pv = 3.6 N/㎟.㎧ (short-term operation) |
Load carrying capacity |
permissible static contact pressure |
p = 250 N/㎟ |
Sliding velocity |
up to |
v = 2 ㎧ |
Temperature range |
|
-200 to +280 ℃ |
Coefficient of thermal expansion |
Steel backing |
α st = 12 . 10-6 K-1 |
Bronze backing |
α Bz = 17 . 10-6 K-1 |
Thermal conductivity |
|
λ > 42 W(m.K)-1 |
Electrical resistance |
|
R = 1 to 10 Ω/㎠ |
Coefficient of friction at room temp.
Bearing contact pressure p N/㎟ |
Sliding velocity v ㎧ |
Coefficient of friction μ |
250 top 140 |
up o 0.001 |
0.03 |
140 to 60 |
0.001 to 0.005 |
0.04 to 0.07 |
60 to 10 |
0.005 to 0.05 |
0.07 to 0.1 |
10 to 1 |
0.05 to 0.5 |
0.1 to 0.15 |
< 1 |
0.5 to 2 |
0.15 to 0.25 |
- 운반기계
- 자동차: 현가장치, 스티어링,제동장치, 트랜스 미션, 클러치, 기타
- 철도차량: 추력 업소버, 자동문, 기타
- 조선: 조향장치링크, 해치커버, 풀리, 기타
- 항공산업: 제어장치, 링크, 완충장치, 구동장치, 밸브, 윈치, 기타
- 기타: 컨베어, 자동차 조립설비, 도장라인, 스키리프트, 윈치, 다층 주차설비, 무대장치등
- 전기, 전자 기기
- 기록장치(피더 구동시스템), 복사기, 컴퓨터MT유니트, VCR, 캡스턴베어링, 영사기,줌렌즈 구동부, 위성안테나,
유량계, 자동정렬기, 솔레노이드, 스위치 회전형 건조기, 세탁프레스, 도어용캐스터, 전기교반기, 세탁기,
권선기, 리미트스위치
- 유수압 기기
- 로타리액츄에이터, 기어펌프, 유압실린더, 유압펌프(밸브기구), 급탕펌프, 질소펌프,가스메터, 기타
- 인쇄, 식품기계
- 옵셋인쇄기, 그라비어인쇄기, 승차권 자동 발매기, 제책기, 바인더, 병입기, 병세척기, 자동백 제조기, 담배기계,
육절기, 탈피기, 교반기, 발효기
- 섬유기계
- 연사기, 보빈, 니트기, 제트륨, 시트롤러, 와인더기, 싸이징기, 직조기, 기타
|
